8 ALAT PENUKAR KALOR

ALAT PENUKAR KALOR
Seperti yang telah dikemukakan dalam pendahuluan terdapat banyak sekali jenis-jenis alat penukar kalor. Maka untuk mencegah timbulnya kesalah pahaman maka alat penukar kalor dikelompokan berdasarkan fungsinya :
1. Chiller, alat penukar kalor ini digunakan untuk mendinginkan fluida sampai pada temperature yang rendah. Temperature fluida hasil pendinginan didalam chiller yang lebih rendah bila dibandingkan dengan fluida pendinginan yang dilakukan dengan pendingin air. Untuk chiller ini media pendingin biasanya digunakan amoniak atau Freon.


2. Kondensor, alat penukar kalor ini digunakan untuk mendinginkan uap atau campuran uap, sehingga berubah fasa menjadi cairan. Media pendingin yang dipakai biasanya air atau udara. Uap atau campuran uap akan melepaskan panas atent kepada pendingin, misalnya pada pembangkit listrik tenaga uap yang mempergunakan condensing turbin, maka uap bekas dari turbin akan dimasukkan kedalam kondensor, lalu diembunkan menjadi kondensat.

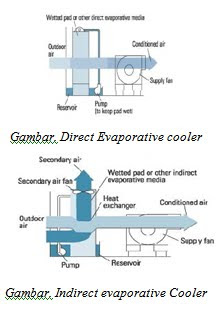

3. Cooler, alat penukar kalor ini digunakan untuk mendinginkan cairan atau gas dengan mempergunakan air sebagai media pendingin. Disini tidak terjadi perubahan fasa, dengan perkembangan teknologi dewasa ini maka pendingin coler mempergunakan media pendingin berupa udara dengan bantuan fan (kipas).


4. Evaporator, alat penukar kalor ini digunakan untuk penguapan cairan menjadi uap. Dimana pada alat ini menjadi proses evaporasi (penguapan) suatu zat dari fasa cair menjadi uap. Yang dimanfaatkan alat ini adalah panas latent dan zat yang digunakan adalah air atau refrigerant cair.

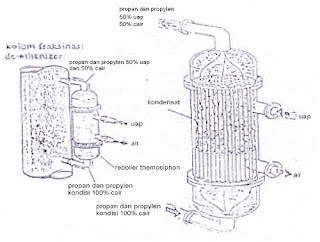

5. Reboiler, alat penukar kalor ini berfungsi mendidihkan kembali (reboil) serta menguapkan sebagian cairan yang diproses. Adapun media pemanas yang sering digunakan adalah uap atau zat panas yang sedang diproses itu sendiri. Hal ini dapat dilihat pada penyulingan minyak pada ambar 2.1, diperlihatkan sebuah reboiler dengan mempergunakan minyak (665 0F) sebagai media penguap, minyak tersebut akan keluar dari boiler dan mengalir didalam tube.


6. Heat Exchanger, alat penukar kalor ini bertujuan untuk memanfaatkan panas suatu aliran fluida yang lain. Maka akan terjadi dua fungsi sekaligus, yaitu :
• Memanaskan fluida
• Mendinginkan fluida yang panas

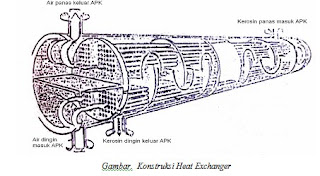

Suhu yang masuk dan keluar kedua jenis fluida diatur sesuai dengan kebutuhannya. Pada gambar diperlihatkan sebuah heat exchanger, dimana fluida yang berada didalam tube adalah air, disebelah luar dari tube fluida yang mengalir adalah kerosene yang semuanya berada didalam shell.


7. Vaporizer Secara umum vaporizer digunakan untuk menguapkan cairan. Uap yang dihasilkan digunakan untuk proses kimia, bukan sebagai sumber panas seperti halnya steam dan menggunakan elemen pemanas listrik.
Jenis-Jenis Vaporizer :

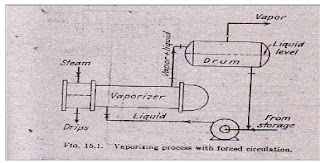

1. Vaporizer dengan sirkulasi paksa Cairan diumpankan ke dalam vaporizer dengan menggunakan pompa.

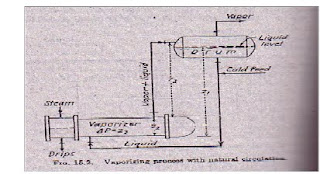

2. Vaporizer dengan sirkulasi alamiah Cairan umpan dapat mengalir sendiri dalam vaporizer dengan bantuan gaya gravitasi.


Prinsip Kerja Cairan diumpankan ke dalam vaporizer kemudian dipanaskan dengan suatu media pemanas (umpan tidak kontak langsung dengan media pemanas). Biasanya tidak semua umpan dapat teruapkan dengan sempurna. Produk yang dihasilkan (uap dan cairan) dipisahkan dalam suatu tangki pemisah. Uap yang dihasilkan kemudian digunakan untuk proses selanjutnya, cairan yang tidak menguap di recycle kembali.

8.Heater merupakan salah satu alat penukar kalor yang berfungsi memanaskan fluida proses, dan sebagai bahan pemanas a1at ini menggunakan steam.
